Ein guter Belegungsplan entscheidet oft darüber, ob Ihre Photovoltaikanlage „irgendwie passt“ oder ob sie wirklich effizient, sauber montierbar und zukunftssicher wird. Die gute Nachricht: Einen Photovoltaik Belegungsplan online zu erstellen ist heute für viele Dächer ein sinnvoller Start, um Flächenpotenziale zu erkennen und Angebote besser vergleichen zu können.

Wichtig ist nur, die Grenzen solcher Online-Planungen zu kennen. Denn ein realistischer Plan berücksichtigt nicht nur Quadratmeter, sondern auch Verschattung, Abstände, Befestigungspunkte, String-Logik und die Elektro-Schnittstellen im Haus.

Was ist ein Photovoltaik-Belegungsplan?

Ein Belegungsplan (auch Modulbelegungsplan) zeigt, wie viele PV-Module auf welche Dachflächen passen und wie sie angeordnet werden. Idealerweise enthält er zusätzlich:

• relevante Dachhindernisse (Gauben, Kamin, Dachfenster, Lüfter)
• Sicherheitsabstände und Randzonen
• geplante Ausrichtung der Module (hochkant/quer)
• String-Aufteilung (welche Module gehören elektrisch zusammen)

Online-Tools liefern meist die geometrische Grundlage. Für die konkrete Ausführung, Elektroplanung und Normthemen ist anschließend fast immer eine Fachplanung nötig.

Warum ein Photovoltaik Belegungsplan online ein guter erster Schritt ist

Ein Online-Belegungsplan hilft Ihnen vor allem dabei, die richtigen Fragen zu stellen und typische Fehlannahmen zu vermeiden:

• Sie sehen schnell, ob Ihr Dach eher für „maximale Fläche“ oder für „optimale Ertragsspitzen“ geeignet ist.
• Sie erkennen, ob Hindernisse die Modulanzahl stark reduzieren.
• Sie bekommen ein Gefühl für Größenordnungen (z. B. ob eher 6 kWp oder 14 kWp realistisch sind).
• Sie können Angebote plausibilisieren, wenn die vorgeschlagene Modulzahl nicht zu Ihrer Dachgeometrie passt.

Für die Ertragsabschätzung ist es sinnvoll, den Belegungsplan später mit einem seriösen Datensatz abzugleichen, zum Beispiel über PVGIS (EU JRC).

Welche Daten Sie vor dem Online-Planen sammeln sollten

Je besser die Eingaben, desto besser der Plan. Nehmen Sie sich vorab 15 bis 30 Minuten für die wichtigsten Fakten.

• Adresse/Standort (für Einstrahlung und typische Wetterdaten)
• Dachform (Satteldach, Walmdach, Pultdach, Flachdach)
• Dachneigung (Schätzung reicht für den Anfang, z. B. 30 bis 45 Grad)
• Ausrichtung (Süd, Südwest, Ost-West)
• Maße der belegbaren Fläche (Länge, Breite je Dachseite)
• Hindernisse und deren ungefähre Positionen
• Fotos vom Dach (vom Garten aus, von der Straße, aus dem Dachfenster)

Wenn Sie schon tiefer einsteigen wollen: Der Stromverbrauch und geplante Verbraucher (Wärmepumpe, Wallbox) sind wichtig für die spätere Systemauslegung. Dazu passt auch unser Beitrag zur Eigenverbrauchsoptimierung: Eigenverbrauch PV Anlage erhöhen: Die besten Stellschrauben.

So erstellen Sie online einen Belegungsplan für Ihr Dach (praxisnah)

Online-Planer unterscheiden sich in der Bedienung, folgen aber meist derselben Logik. Diese Vorgehensweise hat sich bewährt.

Dachfläche sauber abgrenzen

Setzen Sie die Dachkante nicht „auf Kante“, sondern realistisch. In der Praxis werden Randbereiche oft nicht voll belegt, zum Beispiel wegen:

• Montage- und Wartungszugang
• Randzonen bei Windlasten (statikrelevant)
• Platz für Schneefang, Dachtritte oder vorhandene Dachtechnik

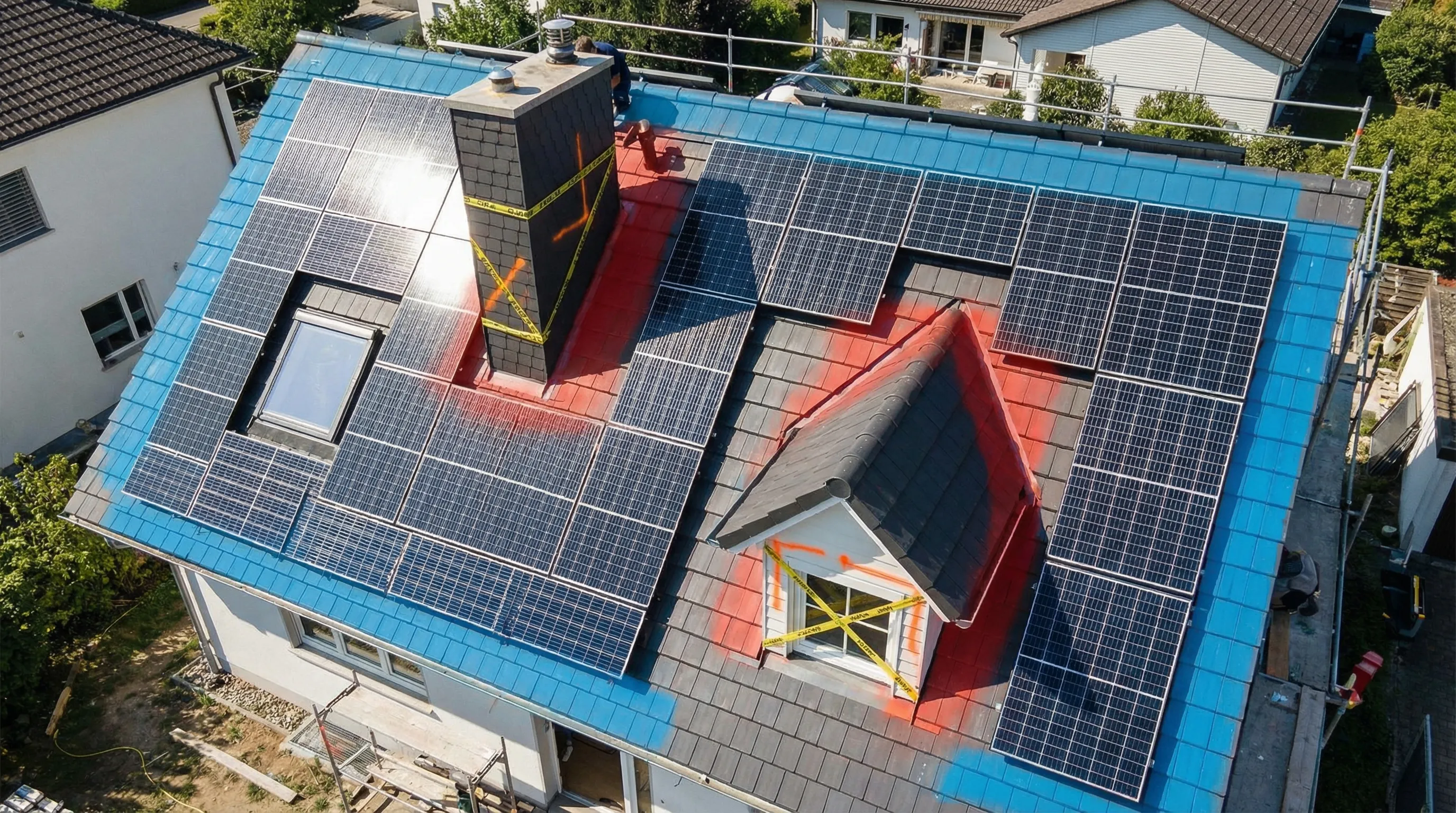

Hindernisse nicht kleinrechnen

Kamin, Dachfenster, Lüfter und Gauben kosten nicht nur Fläche, sie erzeugen häufig auch Verschattung. Tragen Sie Hindernisse im Plan lieber etwas großzügiger ein, statt sie knapp zu schneiden.

Modulausrichtung testen (hochkant vs. quer)

Viele Online-Tools lassen die Modulausrichtung wechseln. Das kann die belegbare Modulanzahl deutlich verändern.

• Hochkant passt oft besser bei längeren Dachflächen.
• Quer kann bei niedriger Dachhöhe oder bei vielen Hindernissen Vorteile bringen.

Verschattung realistisch einschätzen

Online-Tools bieten teils nur vereinfachte Verschattungsmodelle. Achten Sie auf drei typische Schattenquellen:

• Bäume (Schatten wandert je nach Jahreszeit stark)
• Nachbargebäude (kritisch bei niedrigem Sonnenstand)
• Eigene Dachaufbauten (Kamin, Gaube, Antenne)

Wenn das Dach stark verschattet ist, wird nicht nur weniger Ertrag erzeugt, es wird auch die Stringplanung anspruchsvoller.

Ergebnis als Grundlage sichern

Speichern Sie Screenshots oder exportieren Sie, wenn möglich:

• Modulanzahl pro Dachseite
• Abstände und belegte Fläche
• grobe Ausrichtung (Azimut) und Neigung

Das ist später hilfreich, um Angebote zu vergleichen oder die Fachplanung zu beschleunigen.

Häufige Fehler bei Online-Belegungsplänen (und wie Sie sie vermeiden)

Online-Layouts scheitern selten an „zu wenig Fläche“, sondern an Details, die erst bei Montage und Elektroplanung relevant werden.

Fehler 1: Maximalbelegung ohne Rand- und Wartungsabstände

Ein vollgepacktes Dach sieht auf dem Bildschirm gut aus, kann aber in der Praxis zu Problemen führen, etwa bei Befestigung, Dachtritten oder Wartung. Ein seriöser Plan lässt bewusst Puffer.

Fehler 2: Verschattung unterschätzt, String-Ertrag leidet

Schon einzelne verschattete Module können den Ertrag eines ganzen Strings reduzieren, je nach Verschaltung und Wechselrichterkonzept. Hier entscheiden Auslegung, Stringaufteilung und ggf. Leistungsoptimierer.

Fehler 3: Flachdach als „einfach“ angenommen

Flachdach bedeutet zusätzliche Planung: Aufständerung, Ballast, Windlast, Durchdringungen, Reihenabstände (gegenseitige Verschattung). Ein reiner Online-Plan ist dafür meist zu grob.

Fehler 4: Statik und Dachzustand nicht geprüft

Ein Belegungsplan ersetzt keine Prüfung von Dachhakenpositionen, Sparrenlage und Dachzustand. Das ist besonders wichtig bei älteren Dächern oder nachträglichen Umbauten.

Fehler 5: Elektro-Schnittstellen werden vergessen

Selbst ein perfektes Dachlayout nützt wenig, wenn im Haus Engpässe entstehen, zum Beispiel:

• unpassender oder überlasteter Zählerschrank
• fehlender Überspannungsschutz
• ungeeignete Leitungswege für DC/AC

Den Gesamtprozess und typische Fehler in der Umsetzung erklären wir hier: Photovoltaik Installation: Ablauf, Dauer und typische Fehler.

Von der Dachplanung zur passenden Anlagengröße (kWp) und Erwartung an den Ertrag

Der Online-Belegungsplan liefert Ihnen primär die Modulanzahl. Daraus können Sie grob die Anlagenleistung ableiten:

• Anlagenleistung (kWp) ergibt sich aus Modulanzahl mal Modulleistung (Wp) geteilt durch 1.000.

Für eine Plausibilitätsprüfung hilft unser Praxisartikel: kWp in kWh umrechnen: So schätzen Sie Ihren PV-Ertrag.

Wichtig: Online-Rechner neigen zu idealisierten Annahmen. Wie realistisch solche Werte sind und worauf Sie achten sollten, lesen Sie hier: Photovoltaik Ertragsrechner: So realistisch sind die Werte?.

Stringplanung, Wechselrichter und Sicherheit: Was der Belegungsplan noch nicht löst

Ein Layout beantwortet nicht automatisch die zentrale Elektrofrage: Wie werden die Module sinnvoll verschaltet? Dabei spielen u. a. eine Rolle:

• maximale Stringspannungen und Temperaturbereiche
• MPP-Tracker-Zuordnung bei mehreren Dachflächen
• unterschiedliche Ausrichtungen (z. B. Ost-West) und Teilverschattung
• Position von Wechselrichter und Leitungswegen

Zusätzlich müssen in Deutschland Anschlussregeln und Schutzkonzepte eingehalten werden, je nach Anlagenart und Netzanschluss. Bei netzgekoppelten Anlagen ist die Netzverträglichkeit ein wiederkehrendes Thema, insbesondere bei hoher PV-Dichte. Einen technischen Einblick geben wir in diesem Beitrag: Netzinteraktive Spannungsregelung für Photovoltaik.

Wann Sie nach dem Online-Plan unbedingt einen Fachbetrieb dazunehmen sollten

Ein Photovoltaik Belegungsplan online ist ideal als Vorbereitung. Spätestens bei diesen Punkten ist eine Vor-Ort-Planung sinnvoll (und oft notwendig):

• komplexe Dächer mit vielen Hindernissen, Gauben oder mehreren Ausrichtungen
• relevante Verschattung, die ein optimiertes String- und Wechselrichterkonzept erfordert
• Flachdach mit Aufständerung und Windlastthemen
• unklare Dachstatik oder sanierungsbedürftige Dacheindeckung
• Modernisierungsbedarf im Zählerschrank oder in der Hausverteilung
• Integration von Speicher, Wallbox oder Notstromlösung

Wenn Sie zusätzlich über Ersatzstrom oder Notstrom nachdenken, ist die Systemabstimmung besonders wichtig (sichere Netztrennung, Priorisierung, Schutztechnik). Dazu passt: Netz Ersatz Anlage: Welche Lösung passt zu Ihrem Haus?.

Fazit: Online planen, aber realistisch auslegen

Mit einem Online-Belegungsplan bekommen Sie schnell ein gutes Gefühl für Dachpotenziale und können Angebote besser einordnen. Für eine Anlage, die langfristig zuverlässig läuft, braucht es danach jedoch die saubere Fachplanung: Dach- und Elektrocheck, Stringauslegung, Schutzkonzept, Dokumentation und eine fachgerechte Installation.

Häufig gestellte Fragen (FAQ)

Was bedeutet „Photovoltaik Belegungsplan online“ genau? Ein Online-Belegungsplan ist eine digitale Dachplanung, bei der Sie Ihre Dachfläche erfassen und die mögliche Modulbelegung grafisch darstellen. Er ist eine Grundlage, ersetzt aber keine Fachplanung.

Wie genau sind Online-Belegungspläne? Für eine erste Flächenabschätzung sind sie oft gut. Ungenauigkeiten entstehen typischerweise bei Dachmaßen, Hindernissen, Randabständen und bei der Bewertung von Verschattung.

Welche Abstände sollte ich bei der Modulbelegung einplanen? Das hängt von Dachform, Montagesystem, Windlastzonen, Wartungszugang und Hindernissen ab. Ein Online-Tool kann Richtwerte liefern, die finale Festlegung sollte die Fachplanung übernehmen.

Kann ich mit einem Online-Plan direkt die Anlagengröße (kWp) bestimmen? Grob ja, über Modulanzahl und Modulleistung. Für realistische Erträge und die passende Wechselrichter- und Stringauslegung brauchen Sie zusätzliche Daten und eine elektrische Planung.

Wann sind Optimierer oder besondere Stringkonzepte sinnvoll? Häufig bei Teilverschattung, vielen Dachflächen oder unterschiedlichen Ausrichtungen. Ob das wirtschaftlich und technisch sinnvoll ist, hängt vom Einzelfall ab.
