Beim Verlegen von Elektroleitungen entscheiden Details über Sicherheit, Langlebigkeit und spätere Reparaturfähigkeit. Ein Kabel, das zu flach liegt, falsch geschützt ist oder außerhalb der Installationszonen verläuft, kann beim Bohren getroffen werden, überhitzen oder im Fehlerfall den Schutz nicht zuverlässig auslösen. Genau deshalb gibt es in Deutschland klare Regeln und bewährte Praxiswerte zu Führung, Tiefe und Schutz.

In diesem Beitrag bekommen Sie einen praxisnahen Überblick, worauf es in Haus, Wohnung und Außenbereich ankommt, inklusive typischer Verlegetiefen, Schutzmaßnahmen und der Frage, wann der Elektrofachbetrieb zwingend sinnvoll ist.

Welche Regeln gelten beim Verlegen von Elektroleitungen?

In Deutschland ist die Elektroinstallation nicht „nach Gefühl“, sondern nach anerkannten Regeln der Technik auszuführen. Für die Praxis sind vor allem diese Regelwerke relevant:

• DIN VDE 0100 (Errichten von Niederspannungsanlagen), insbesondere Vorgaben zu Schutz gegen elektrischen Schlag, Auswahl/Verlegung von Leitungen, Abschaltbedingungen, Leitungsführung und äußeren Einflüssen.
• DIN 18015 (Elektrische Anlagen in Wohngebäuden), u. a. mit Empfehlungen zu Installationszonen (wichtig für sichere Leitungsführung in Wänden).

Die Normtexte sind umfangreich und nicht immer „Lesestoff“ für Bauherren. Wichtig ist: Sie geben vor, dass Leitungen so zu verlegen sind, dass sie mechanisch geschützt, thermisch nicht überlastet, eindeutig nachvollziehbar und im Fehlerfall durch Schutzorgane (z. B. LS, FI/RCD) sicher abgeschaltet werden.

Wenn Sie tiefer einsteigen möchten, finden Sie Hintergründe beim VDE und der Normungsorganisation DKE.

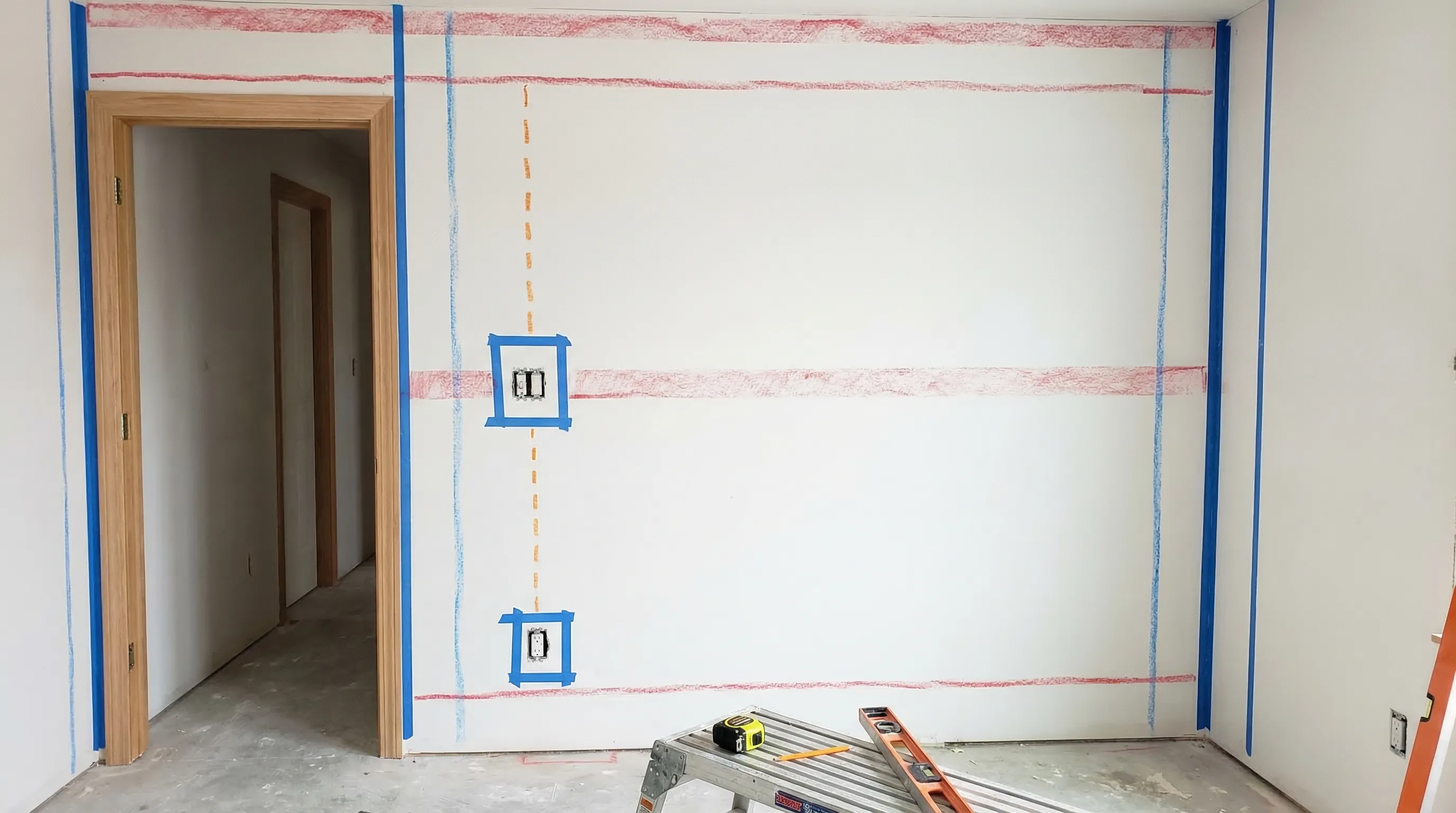

Installationszonen in der Wand: Die wichtigste Regel gegen „angebohrte Leitungen“

In Wohngebäuden werden Leitungen in Wänden idealerweise nur in fest definierten Installationszonen geführt. Das hat einen einfachen Zweck: Wer später bohrt, schlitzt oder Dübel setzt, kann Leitungsverläufe besser abschätzen.

Typische Installationszonen (praxisüblich nach DIN 18015-3) sind:

• Horizontale Zonen im Bereich nahe Decke und nahe Boden
• Eine mittlere Zone (häufig Schalterhöhe)
• Vertikale Zonen nahe Ecken sowie neben Türen und Fenstern

Wichtig für die Praxis:

• Leitungen sollten nicht diagonal quer durch die Wand laufen.
• Von Steckdosen/Schaltern wird üblicherweise senkrecht in die nächste Zone geführt.
• Abweichungen sind möglich, sollten dann aber sauber dokumentiert werden (Fotos, Plan).

Wenn Sie beim Lesen von Grundrissen und Elektroplänen unsicher sind, hilft dieser Beitrag weiter: Symbol Elektroplanung: Die wichtigsten Zeichen einfach erklärt.

Verlegetiefe in der Wand (Unterputz): Was ist „genug“ Schutz?

Eine feste „Millimeterzahl“, die immer gilt, gibt es bei Unterputzleitungen nicht, weil Wandaufbau, Putzstärke, Leitungstyp und Schutzrohr eine Rolle spielen. In der Praxis zählen drei Grundprinzipien:

1) Leitung mechanisch schützen

Unter Putz sollten Leitungen so liegen, dass sie nicht unmittelbar in der „Gefahrenzone“ sitzen. Je nach Ausführung passiert das durch:

• ausreichende Überdeckung durch Putz
• Verlegung im Installationsrohr (besonders sinnvoll bei Sanierung, Nachrüstbarkeit, vielen Abzweigen)
• Schutz bei gefährdeten Bereichen, zum Beispiel in der Nähe von Durchgängen, Sockelleisten, Garagen, Werkstätten

2) Mauerschlitze korrekt herstellen (Statik beachten)

Zu tiefe oder ungünstige Schlitze können Mauerwerk schwächen. Das betrifft besonders tragende Wände und horizontale Schlitze. Als Faustregel gilt:

• Schlitze nur so groß wie nötig
• in tragenden Wänden besonders zurückhaltend planen
• bei Unklarheit (Altbau, dünne Wände, kritische Bereiche) den Fachbetrieb einbinden

3) Wärmeabfuhr und Belastbarkeit berücksichtigen

Leitungen dürfen nicht so verlegt werden, dass sie dauerhaft zu warm werden. Das passiert typischerweise, wenn:

• zu viele belastete Leitungen gebündelt werden
• Dämmung/isolierende Baustoffe die Wärmeabfuhr stark reduzieren
• ein zu kleiner Querschnitt gewählt wurde

Gerade bei leistungsstarken Verbrauchern (Küche, Durchlauferhitzer, Wärmepumpe, Wallbox) ist die Auslegung nichts für Bauchgefühl.

Schutzmaßnahmen, die beim Verlegen oft vergessen werden

Viele Schäden entstehen nicht durch „das Kabel“, sondern durch fehlendes Schutzkonzept drumherum.

FI/RCD-Schutz und Abschaltbedingungen

In modernen Anlagen ist ein FI/RCD für viele Stromkreise Standard (typisch 30 mA für Steckdosenkreise). Entscheidend ist außerdem, dass im Fehlerfall die Schutzorgane schnell genug abschalten. Das setzt korrekte Auslegung und Messungen voraus.

Leitungsschutz und Selektivität

Der Leitungsschutzschalter muss zur Leitung passen. „Zu groß abgesichert“ ist brandgefährlich, weil die Leitung dann im Überlastfall zu heiß werden kann.

Brandschutz bei Durchführungen

Leitungen, die durch Decken oder Wände (z. B. zum Dachboden, in den Keller, in die Garage) geführt werden, brauchen je nach Gebäudesituation passende Abschottung und saubere Durchführung, damit keine ungewollten Brand- oder Rauchwege entstehen.

Dokumentation für spätere Arbeiten

Das ist unterschätzt, spart aber später viel Geld:

• Fotos von offenen Schlitzen vor dem Verputzen
• Skizze/Plan der Stromkreise
• Beschriftung im Verteiler

Elektroleitungen im Boden innerhalb des Gebäudes (Estrich, Hohlboden, Keller)

Im Bodenaufbau gelten andere Risiken als in der Wand: Drucklast, Feuchtigkeit, spätere Bohrungen und Bewegungen.

Praxis-Tipps:

• Leitungen im Estrich idealerweise in geeigneten Schutzrohren führen, besonders bei späteren Änderungen.
• Bei Durchführungen (z. B. durch Bodenplatten, Kellerwände) auf Abdichtung und mechanischen Schutz achten.
• In Kellern und Nebenräumen (Werkstatt, Hauswirtschaft) ist Aufputz in geeigneten Kanälen oder Rohren oft die robustere Lösung.

Elektroleitungen im Erdreich verlegen: Tiefe, Kabeltyp, Warnband

Für Garten, Zuwegung, Carport, Garage oder Außenbeleuchtung reicht „ein normales NYM“ nicht aus. Im Erdreich sind nur geeignete Kabel/Leitungen und eine fachgerechte Verlegeweise dauerhaft sicher.

Geeigneter Kabeltyp

Im Erdreich wird typischerweise ein dafür zugelassenes Erdkabel verwendet (zum Beispiel NYY-J, je nach Anwendung). Zusätzlich kann Schutzrohr sinnvoll sein, etwa bei Querungen oder wenn später nachgezogen werden soll.

Verlegetiefe (bewährte Praxiswerte)

Als gängige Richtwerte im privaten Bereich haben sich etabliert:

• ca. 60 cm Tiefe in Gartenflächen
• ca. 80 cm Tiefe unter Einfahrten/Flächen mit Fahrzeugverkehr
• bei besonderen Randbedingungen (Frost, starke mechanische Beanspruchung, öffentliche Bereiche) kann mehr erforderlich sein

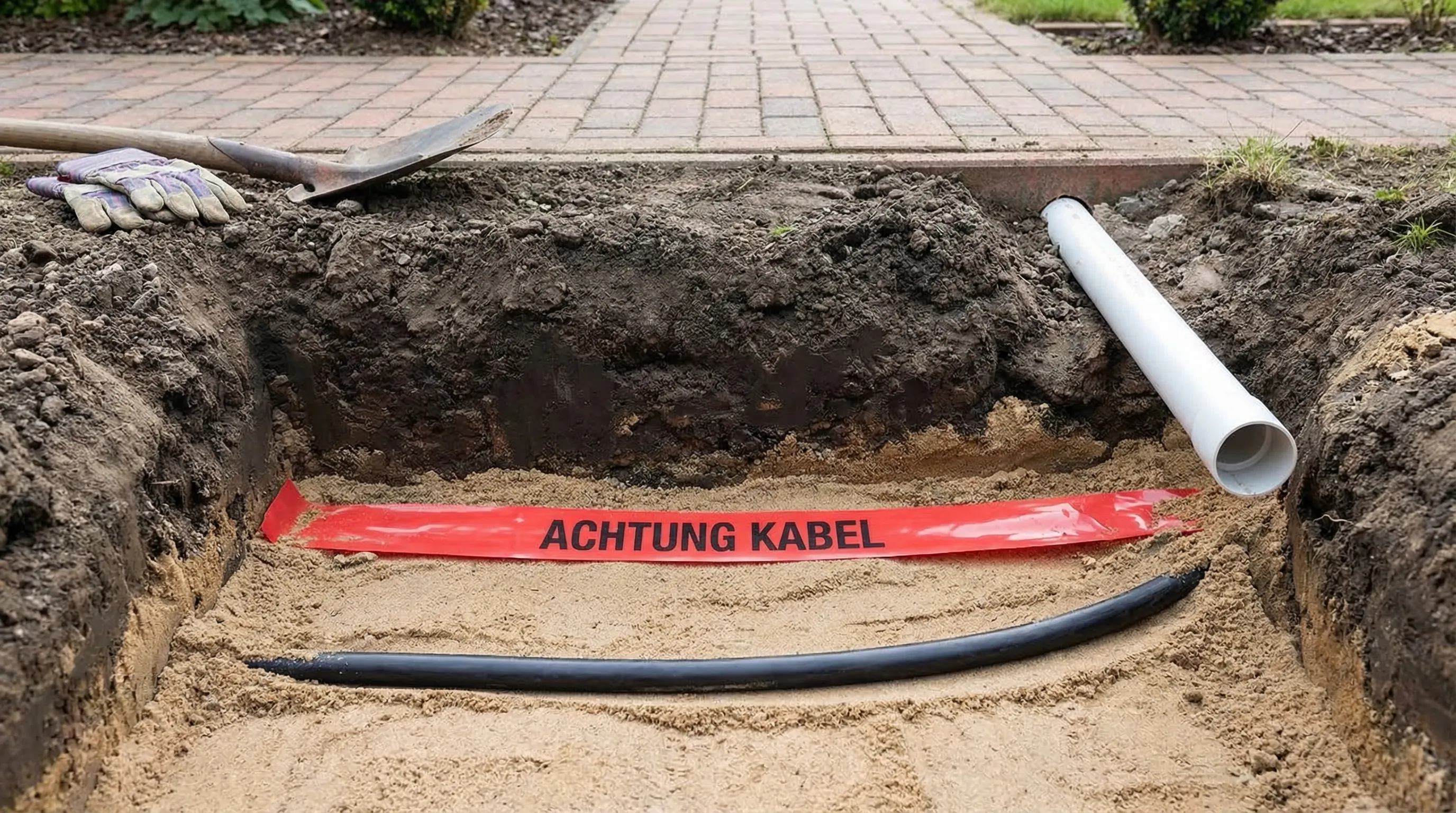

Entscheidend ist nicht nur die Tiefe, sondern der Aufbau:

• steinfreies Bett (z. B. Sand) unter und über dem Kabel
• darüber ein Warnband, damit bei späteren Erdarbeiten rechtzeitig „Stopp“ ist
• möglichst geradlinige Trassenführung, keine unnötigen Kreuzungen

Abstand zu anderen Leitungen und saubere Trassenführung

Im Erdreich laufen oft Wasser, Abwasser, Telekommunikation oder Bewässerung. Hier gelten Abstands- und Schutzprinzipien, damit sich Gewerke nicht gegenseitig gefährden. Spätestens wenn mehrere Medien im Spiel sind, ist eine abgestimmte Planung sinnvoll.

Feuchträume und Außenbereiche: Hier gelten strengere Anforderungen

Badezimmer, Hausanschlussräume, Garagen, Außensteckdosen, Gartenpumpe oder Teichanlage haben eines gemeinsam: Feuchtigkeit erhöht das Risiko. Dazu kommen UV-Strahlung und Temperaturwechsel im Außenbereich.

Wichtige Punkte in der Praxis:

• Außenstromkreise benötigen passende Schutzmaßnahmen, geeignete Betriebsmittel (IP-Schutzart) und saubere Abdichtung.
• In Badezimmern gelten Schutzbereiche und klare Regeln, welche Betriebsmittel wo zulässig sind (DIN VDE 0100-701).

Wenn bei Ihnen zusätzlich PV, Speicher oder Wallbox geplant ist, sollten Stromkreise, Schutzkonzept und Reservekapazitäten zusammen gedacht werden. Dazu passt auch dieser Leitfaden: Wallbox Installation: Checkliste für E-Auto Besitzer.

Typische Fehler beim Verlegen von Elektroleitungen (und wie Sie sie vermeiden)

Viele Probleme sieht man erst Jahre später, zum Beispiel beim Küchenumbau oder wenn eine Sicherung „grundlos“ fliegt. Diese Fehler sind besonders häufig:

• Diagonale Leitungswege: erhöht das Risiko, Leitungen anzubohren.
• Zu flache Erdverlegung ohne Warnband: gefährlich bei Spatenarbeiten.
• Falscher Leitungstyp (z. B. Innenleitung im Erdreich oder UV-exponiert).
• Zu viele Leitungen gebündelt: kann zu Überhitzung führen.
• Keine Reserve/kein Rohr: Nachrüstungen werden unnötig teuer.
• Unklare Stromkreisaufteilung: späteres Troubleshooting wird zum Ratespiel.
• Fehlende Messungen/Protokolle nach Änderungen: Sicherheitsniveau ist nicht nachgewiesen.

Gerade der letzte Punkt ist wichtig, auch im Hinblick auf Nachweise gegenüber Versicherung oder bei Vermietung. Mehr zum Thema Dokumentation finden Sie hier: Elektrische Prüfprotokolle: Was muss dokumentiert werden?.

Vorgehensweise: So planen Sie Leitungsführung, Tiefe und Schutz sinnvoll

Wenn Sie ein Projekt sauber vorbereiten möchten (Neubau, Sanierung, Garage, Außenanlage), hat sich diese Vorgehensweise bewährt:

Leitungsbedarf realistisch erfassen

Überlegen Sie nicht nur „Was brauche ich heute?“, sondern auch typische Erweiterungen:

• zusätzliche Steckdosen (Homeoffice, Küche, Werkstatt)
• Netzwerk/Smart-Home-Komponenten
• PV, Speicher, Wallbox oder Notstrom-Umschaltung

Leitungswege festlegen und dokumentieren

Planen Sie die Trassen entlang der Installationszonen und halten Sie Abzweige so übersichtlich wie möglich. Fotos vor dem Verschließen sind Gold wert.

Schutzkonzept mitdenken

Leitungsführung ist nur ein Teil. Mindestens genauso wichtig sind:

• RCD-Konzept und passende Absicherung
• Überspannungsschutz (je nach Anlage und Risiko)
• Schutz- und Potentialausgleich, besonders bei PV und Antennenanlagen

Umsetzung durch Fachbetrieb, wenn es kritisch wird

Sobald Zähleranlage/Verteiler, hohe Leistungen, Außenbereiche oder Erdarbeiten betroffen sind, lohnt sich der Blick auf die Gesamtanlage. Eine Einordnung, wann der Meisterbetrieb besonders sinnvoll ist, lesen Sie hier: Elektro Installateur: Wann lohnt sich der Meisterbetrieb?.

Häufige Fragen (FAQ)

Welche Tiefe sollten Stromkabel im Garten haben? Üblich sind etwa 60 cm in Gartenflächen und etwa 80 cm unter Einfahrten. Zusätzlich sind Sandbett und Warnband wichtige Bestandteile der sicheren Verlegung.

Darf ich Elektroleitungen diagonal in der Wand verlegen? Technisch wäre es möglich, es ist aber unüblich und riskant. Leitungen sollten in Installationszonen horizontal oder vertikal geführt werden, damit sie später nicht angebohrt werden.

Welche Leitung darf ins Erdreich? Dafür muss eine geeignete, dafür zugelassene Leitung verwendet werden (typisch ein Erdkabel wie NYY-J, abhängig vom Einsatz). Innenleitungen sind für Erdreich in der Regel nicht geeignet.

Muss ich Leitungen im Schutzrohr verlegen? Nicht immer, aber oft ist es sinnvoll. Schutzrohre erhöhen den mechanischen Schutz und erleichtern spätere Nachrüstungen, besonders in Bodenaufbauten, bei Außenbereichen und bei Sanierungen.

Warum ist ein Warnband über Erdkabeln so wichtig? Es warnt bei späteren Erdarbeiten frühzeitig. Selbst wenn die Tiefe grundsätzlich passt, verhindert das Band viele Schäden durch Spaten oder Erdbohrer.

Wann sollte ich unbedingt einen Elektriker beauftragen? Spätestens bei Arbeiten am Verteiler/Zählerschrank, bei Außenstromkreisen, Erdverlegung, Feuchträumen, hohen Leistungen (Küche, Wallbox, Wärmepumpe) und immer dann, wenn Messungen und Schutzkonzept notwendig sind.
